La palabra SAI no es más que un acrónimo de Sistema de Alimentación Ininterrumpido. En inglés se traduce como UPS (Uninterruptible Power Supply) nada que ver con UPS servicios de mensajería.
Viendo el nombre ya nos hacemos una idea de para que sirve un SAI, pues no es ni más ni menos que un dispositivo electrónico que proporciona energía eléctrica a los equipos conectados a él en caso de un corte de suministro.
Esa es su función principal, aunque veremos que tiene alguna más.
Tipos de SAI
En el mercado normalmente encontramos tres tipos de SAI dependidendo de su forma de funcionamiento.
- SAI Off-line
- SAI Line interactive
- SAI On-line.
SAI off-line
Es un SAI básico y el más económico de los tres. Conocido también como SAI STAND-BY lo único que hace es activar su batería en caso de corte de suministro eléctrico para alimentar a los dispositivos que tienen conectados.
Filtra de manera mínima los ruidos eléctricos que pueda haber en la línea eléctrica y no regula los picos de tensión cuando hay subidas y bajadas de corriente.
El SAI offline al detectar un pico de tensión alto o bajo activa la batería para regular esa variación siempre y cuando ese variación supere su umbral crítico, sino supera ese umbral lo ignora. Esta forma de funcionamiento acorta por lo tanto la vida útil de la batería
Por ejemplo si tenemos una entrada de corriente de 230V y varía a 240V o 220V el SAI no hace nada y entrega esa potencia a sus dispositivos.
En caso de que el margen de variación sea mayor como 250V o 210V el SAI activa su batería, aunque no sea necesario ya que si hay suministro de corriente pero ésta es la única forma que tiene de regular esa variación de corriente.
Es un SAI sólo recomendado para equipos muy básicos y se recomienda solamente en casos en que el gasto económico queremos que sea el menor posible y el dispositivo a proteger sea muy básico.
Nosotros en PGA Informática, particularmente no ofrecemos este tipo de SAI salvo que sea solicitado expresamente por parte de algún cliente.
SAI line-interactive
A diferencia del SAI off-line, el SAI line-interactive posee un regulador automático de voltaje, conocido como AVR que regula la tensión de entrada en un rango del 10-15% sin necesidad de usar la batería, alargando así la vida útil de la misma. Este tipo de SAI siempre entrega una potencia de salida de 230V que es el voltaje nominal estándar de la red eléctrica (con un margen de ±10%)
En este modelo si la entrada de corriente varía entre por ejemplo entre 220 y 240 el SAI regula directamente la tensión gracias al AVR y entrega a los equipos continuamente una corriente estable de 230V protegiendo así los dispositivos de una subida o bajada de tensión importante.
En caso de que las variaciones de tensión sean muy extremas el SAI activa su batería para dar corriente estable de 230V a los dispositivos que tenga conectados.
Es el SAI ideal para los puestos de trabajo, y es el SAI con el que trabajamos en el 90% de las ocasiones.
SAI online
Por sus características es el SAI ideal para proteger dispositivos delicados o importantes como servidores o equipos críticos.
A diferencia del SAI line-interactive, el SAI online concido como SAI de doble conversión, convierte continuamente la corriente y ofrece máxima estabilidad y aislamiento.
Es decir no regula la tensión en el caso de que se produzca un pico por arriba o por abajo de los 230V, la regula siempre, ya que transforman la corriente alterna en continua y luego nuevamente en alterna (AC → DC → AC) obteniendo así un voltaje puro donde se elimina completamente variaciones, ruidos, y distorsiones.
Obviamente son los SAIS mas caros de los tres y solo se encuentran en potencias más altas, superiores a 700VA.
Resumen
SAI Off-line
- Pasa a batería cuando hay un corte de corriente o fluctuaciones fuera de un rango crítico
- No regula el voltaje solo actúa en cortes de energía o fluctuaciones muy grandes
- Protección contra fluctuaciones básica, solo con protección contra sobretensiones y picos
- Pasa a batería inmediatamente cuando hay un corte o fluctuación grande.
- Durabilidad de la batería baja, debido al uso frecuente de la batería en fluctuaciones innecesarias
- Ideal para uso doméstico o equipos de bajo consumo en redes eléctricas estables
- Coste económico bajo
SAI Line-Interactive
- Regula el voltaje automáticamente sin pasar a batería, usando AVR
- Regula fluctuaciones dentro de un rango aceptable (ej. ±10%)
- Protección contra fluctuaciones mejorada, regula fluctuaciones sin usar la batería
- Pasa a batería solo si la fluctuación está fuera del rango regulado.
- Durabilidad de la batería mejorada, ya que la batería se usa solo cuando es necesario
- Ideal para oficinas, PCs, NAS y equipos con fluctuaciones leves
- Coste económico medio
SAI Online (Doble Conversión)
- Convierte siempre la corriente de entrada de AC a DC y luego de vuelta a AC, proporcionando una salida perfecta.
- Regula constantemente la salida, manteniendo un voltaje estable, sin importar las fluctuaciones.
- Protección contra fluctuaciones máxima, proporciona aislamiento completo contra fluctuaciones y distorsión.
- No usa batería para estabilizar, solo la usa en cortes de corriente.
- Amplia durabilidad de la batería, ya que la batería solo se utiliza en cortes de energía, y la corriente se convierte constantemente.
- Ideal para servidores, equipos críticos, entornos industriales, donde la calidad de energía es vital
- Coste económico alto
Que potencia se necesita en un SAI
Para saber la potencia necesaria que tiene que tener un SAI tenemos que fijarnos en los dispositivos que vamos a conectar al SAI.
Los SAIS indican su potencia en voltiamperios (VA). Es decir si vemos un modelo por ejemplo el Salicru SOHO 1500, quiere decir que ese SAI tiene una potencia de 1500VA.
Sin entrar mucho en fórmulas de física, se puede decir que los vatios (W) que aguanta un SAI sale de la fórmula siguiente.
Potencia (W)=Potencia (VA) × Factor de potencia (FP)
Para no complicarlo mucho, diremos que un SAI tiene un factor de potencia aproximado de 0.7
En caso de querer conectar un ordenador con un monitor que tengan un consumo aproximado de 350W sustituyendo la formula tenemos que 350W = Potencia(VA) x 0,7 -> Potencia (VA) = 350/0.7 = 500VA
La recomendación para disponer de suficiente autonomía para el equipo es ampliar los VA sobre un 25% por lo que si aplicamos un 25% a 500VA -> 500×1,25= 625VA
Por tanto para un equipo de 350W la recomendación sería un SAI de al menos 625VA.
Este modelo de SALICRU que tienes en nuestra página online sería la opción correcta.
Autonomía
Aquí vamos a romper uno de los pensamientos erróneos que la gente tiene sobre los SAIS.
Es una pena pero un SAI no está hecho para seguir trabajando durante mucho rato en caso de un corte de suministro eléctrico. El SAI además de proteger de microcortes de luz evitando el apagado del equipo y de regular la entrada de corriente a 230V tiene la función de permitir el apagado correcto de un equipo en caso de caída eléctrica.
Una vez entra en funcionamiento el SAI con su batería tras un corte de corriente el usuario dispondrá del tiempo necesario para grabar lo que estaba haciendo, cerrar las aplicaciones abiertas y apagar el equipo de forma correcta y ordenada hasta que vuelva la corriente.
La mayoría de los SAIS line-interactive de oficina suelen llevar una única batería de 12V y 7A y en algunos casos de 12V y 9A.
Una batería de 12V y 7A da una energía máxima teórica de 12×7=84W por hora.
En el caso del ejemplo anterior con nuestro SAI de 650VA y nuestro equipo con un consumo de 350W si dividimos los 84W por hora entre los 350W de consumo tenemos un resultado de 0,24 horas, es decir menos de 15 minutos de autonomía teórica en el mejor de los casos.
En la práctica, por pérdidas de conversión, envejecimiento de batería, etc es difícil que un SAI como del del ejemplo agunte una autonomía de más de 5 o 10 minutos.
Que mirar a la hora de comprar un SAI
Ahora que ya sabemos calcular de que potencia tiene que ser el SAI que necesitamos, vamos a explicar otras características adicionales que se pueden tener en cuenta a la hora de comprar un SAI y acertar de pleno.
- Número y tipo de salidas. Normalmente los SAIS de oficina llevan entre 2 y 4 salidas tipo schuko. Hay SAI que en lugar de schuko llevan salidas IEC.
- Mantenimiento. Es importante que las baterías que lleva el SAI puedan reemplazarse por el usuario por baterías estandar que hay en el mercado. La vida útil de una batería es de 2 a 4 años y la del SAI es mucho mayor por lo que será necesario un cambio de baterías antes de que el SAI llegue a su fin.
- Puertos adicionales. Muchos SAIS en la actualidad llevan salidas USB para permitir la carga de dispositivos de 5V como por ejemplo móviles.
- Software de gestión. Importante que lleven un software de gestión para poder monitorizar desde el ordenador el estado del SAI. Este software también permite un apagado del equipo automatizado sin intervención del usuario en caso de corte de corriente.
- Opción de tomas Maestro-Esclavo. Hay dispositivos que disponen de una toma maestro y varias esclavos. En estos dispositivos, el SAI cuando detecta que la toma maestro no tiene consumo corta el suministro en las zonas esclavo. Este tipo de SAIS es ideal para ordenadores, donde la torre se conecta a la toma maestro y la pantalla, discos y otros accesorios se conectan a la toma esclavo. Una vez se apaga el ordenador, automáticamente se apagan la pantalla y resto de dispositivos conectados.
- Otras características importantes son la marca (fiable), garantías, dimensiones, peso, ruido, etc.

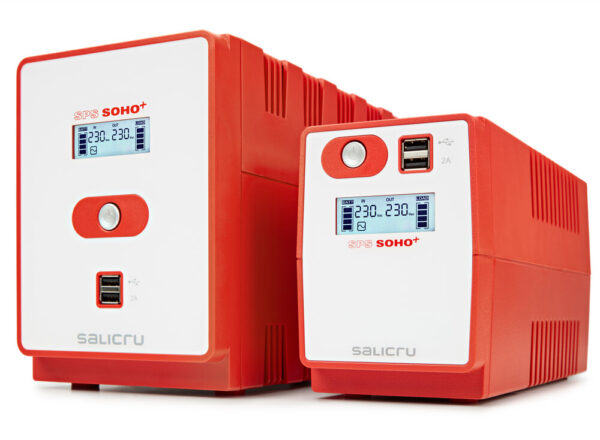

Todo lo que necesita tu próximo SAI de oficina lo cumplen nuestros modelos de SALICRU SPS SOHO disponibles en varias potencias. Puedes consultar los modelos en este enlace
Ejemplo de pantalla de un SAI Salicru
- 1 Estado de la batería
- 2 Carga actual que esta soportando el SAI
- 3 Pontencia de entrada
- 4 Potencia de salida
- 5 Funcionamiento normal
- 6 Funcionamiento en AVR (estabilización)
- 7 Funcionamiento en batería
- 8 Fallo del equipo
